Щиты управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,09
Противопожарный вентилятор и клапаны, двигатель 0,09 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,12
Противопожарный вентилятор и клапаны, двигатель 0,12 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,18
Противопожарный вентилятор и клапаны, двигатель 0,18 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,25
Противопожарный вентилятор и клапаны, двигатель 0,25 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,37
Противопожарный вентилятор и клапаны, двигатель 0,37 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,55
Противопожарный вентилятор и клапаны, двигатель 0,55 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,75
Противопожарный вентилятор и клапаны, двигатель 0,75 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-1,1
Противопожарный вентилятор и клапаны, двигатель 1,1 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-1,5
Противопожарный вентилятор и клапаны, двигатель 1,5 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-2,2
Противопожарный вентилятор и клапаны, двигатель 2,2 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 120 ₽.
89 120 ₽

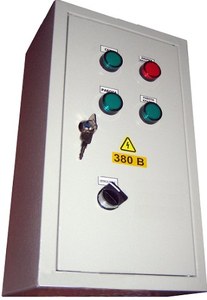

Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-3,0
Противопожарный вентилятор и клапаны, двигатель 3,0 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 580 ₽.
89 580 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-4,0
Противопожарный вентилятор и клапаны, двигатель 4,0 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 580 ₽.
89 580 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-5,5
Противопожарный вентилятор и клапаны, двигатель 5,5 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 89 960 ₽.
89 960 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-7,5
Противопожарный вентилятор и клапаны, двигатель 7,5 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 90 580 ₽.
90 580 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-11,0
Противопожарный вентилятор и клапаны, двигатель 11,0 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 91 340 ₽.
91 340 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-15,0
Противопожарный вентилятор и клапаны, двигатель 15,0 кВт. Корпус: металл IP54. Исполнений: 4. Цена от 92 900 ₽.
92 900 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-18,5
Противопожарный вентилятор и клапаны, двигатель 18,5 кВт. Корпус: металл IP54. Исполнений: 4. Цена от 95 280 ₽.
95 280 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-22,0
Противопожарный вентилятор и клапаны, двигатель 22,0 кВт. Корпус: металл IP54. Исполнений: 4. Цена от 101 940 ₽.
101 940 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-30,0
Противопожарный вентилятор и клапаны, двигатель 30,0 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 103 720 ₽.
103 720 ₽
Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-37,0
Противопожарный вентилятор и клапаны, двигатель 37,0 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 121 560 ₽.
121 560 ₽
Не нашли нужную позицию или нужен нестандартный размер?
Отправить спецификацию
Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.
Щит управления противопожарным вентилятором и клапанами: по сигналу «Пожар» открывает клапаны и запускает вентилятор дымоудаления или подпора. В серии 20 моделей, цена от 89 120 ₽ — исполнение и цена выбираются в карточке модели.
Питание щита3ф, 380 В + N + PE, 50 Гц
Мощность вентилятора0,09 – 37 кВт
Управление клапанамидо 3 приводов с возвратной пружиной
Корпусметалл IP54, навесной
Тип пускапрямой · «звезда/треугольник» от 15 кВт
Контроль линий связиКЛ — до двигателя, приводов и приборов АПС
Выходные сигналы3 «сухих» контакта состояния, 220 В
Исполнениябазовое · с АВР
Что делает щит
Щит принимает команду от пожарной автоматики, открывает клапаны дымоудаления и следом запускает вентилятор. Последовательность выдержана так, чтобы вентилятор не работал на закрытый клапан.
Как и в серии ЩУВ-П, работает контроль целостности линий связи и звуковая сигнализация аварий, а состояние щита передаётся тремя «сухими» контактами.
Что это даёт
Клапаны и вентилятор в одном щитеНе нужен отдельный щит управления клапанами и согласование двух схем.
Контроль линий связи до приводовОбрыв кабеля до привода клапана виден в дежурном режиме.
Исполнение с АВРДва независимых ввода питания для систем противодымной защиты.
Пуск «звезда/треугольник»Для двигателей от 15 кВт — мягкий разгон в аварийном режиме.
Где применяется
- Системы дымоудаления с клапанами КДУ
- Системы подпора воздуха с клапанами избыточного давления
- Паркинги, торговые и производственные здания
- Объекты с требованиями по контролю линий связи
Как подобрать
- Мощность подбирают по двигателю вентилятора
- Считают количество приводов клапанов — в щите до трёх
- От 15 кВт выбирают исполнение «звезда/треугольник»
- Если по проекту два ввода питания — исполнение с АВР
- Если клапанов больше трёх или вентилятор не нужен — серия ЩУК-П-220
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Общеобменный щит нельзя ставить на дымоудаление
Обычный щит по сигналу «Пожар» вентилятор останавливает — ровно наоборот тому, что нужно от системы дымоудаления. Противопожарный щит удерживает вентилятор в работе.
Контроль линий связи — не опция, а требование к системе
Без индекса КЛ обрыв кабеля до двигателя или привода клапана обнаружится только на проверке, а не в момент пожара.
Приводы клапанов — только с возвратной пружиной
Щит рассчитан на приводы, которые возвращаются в исходное положение пружиной при снятии питания.
Подбор и заказ. Назовите мощность вентилятора, количество и тип клапанов, требования по АВР — подберём исполнение и посчитаем цену в калькуляторе выше.
