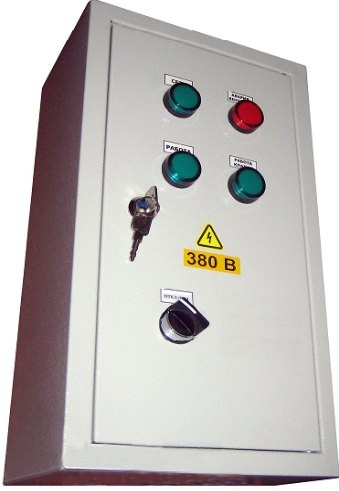

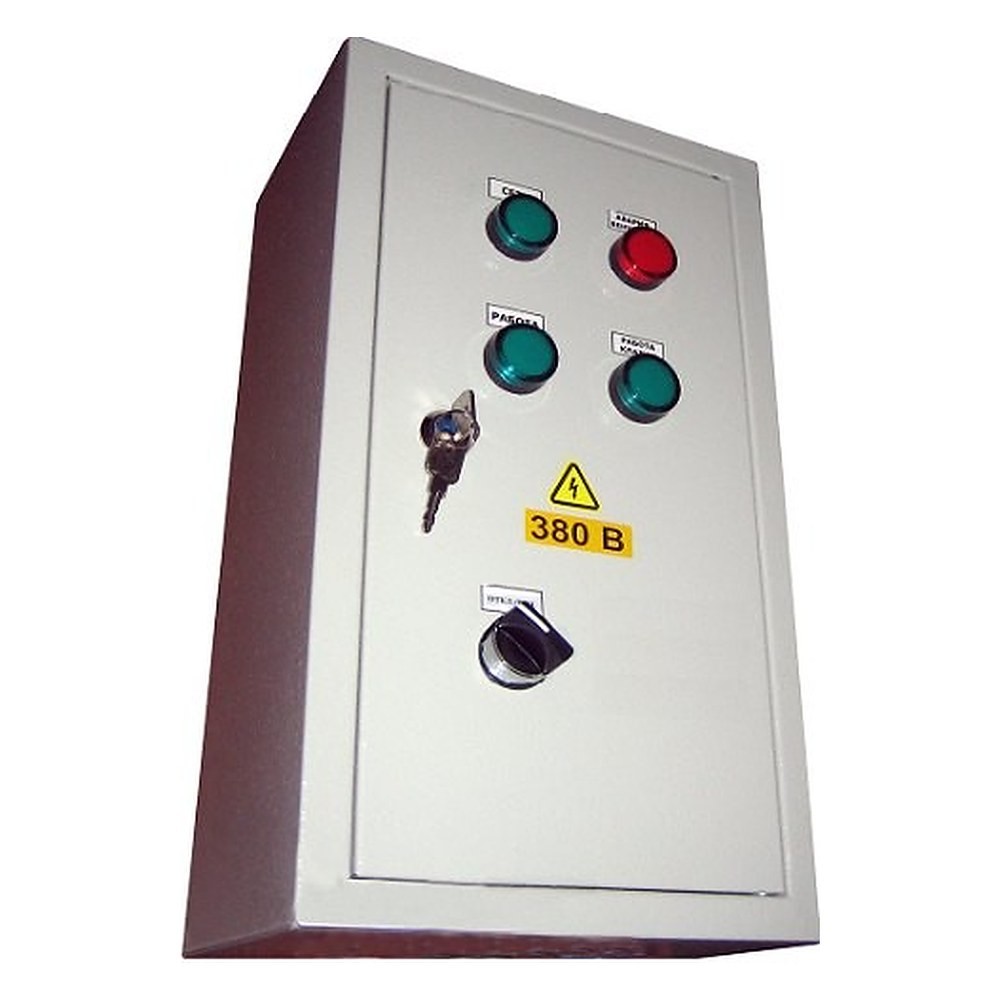

Щит управления противопожарным вентилятором и клапаном AIRS ЩУВК-П-380-0,75
⚙️ Подбор и заказ
Описание
AIRS ЩУВК-П-380-0,75 — исполнение на двигатель 0,75 кВт. Щит управления противопожарным вентилятором и клапанами: по сигналу «Пожар» открывает клапаны и запускает вентилятор дымоудаления или подпора.
Исполнение и цена
Технические характеристики
| Питание щита | 3ф, 380 В + N + PE, 50 Гц |
| Номинальная мощность вентилятора | 0,75 кВт |
| Управление клапанами | до 3 приводов с возвратной пружиной |
| Корпус | металл IP54, навесной |
| Тип пуска | прямой · «звезда/треугольник» от 15 кВт |
| Контроль линий связи | КЛ — до двигателя, приводов и приборов АПС |
| Выходные сигналы | 3 «сухих» контакта состояния, 220 В |
| Исполнения | базовое · с АВР |
Что делает щит
Щит принимает команду от пожарной автоматики, открывает клапаны дымоудаления и следом запускает вентилятор. Последовательность выдержана так, чтобы вентилятор не работал на закрытый клапан.
Как и в серии ЩУВ-П, работает контроль целостности линий связи и звуковая сигнализация аварий, а состояние щита передаётся тремя «сухими» контактами.
Что это даёт
Где применяется
- Системы дымоудаления с клапанами КДУ
- Системы подпора воздуха с клапанами избыточного давления
- Паркинги, торговые и производственные здания
- Объекты с требованиями по контролю линий связи
Схема подключения
Схема подключения входит в паспорт щита и идёт в комплекте поставки. Пришлём заранее: напишите в форме на этой странице или позвоните — подберём исполнение и вышлем схему на согласование до заказа.
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Обычный щит по сигналу «Пожар» вентилятор останавливает — ровно наоборот тому, что нужно от системы дымоудаления. Противопожарный щит удерживает вентилятор в работе.
Без индекса КЛ обрыв кабеля до двигателя или привода клапана обнаружится только на проверке, а не в момент пожара.
Щит рассчитан на приводы, которые возвращаются в исходное положение пружиной при снятии питания.
Подбор и заказ. Назовите мощность вентилятора, количество и тип клапанов, требования по АВР — подберём исполнение и посчитаем цену в калькуляторе выше.
