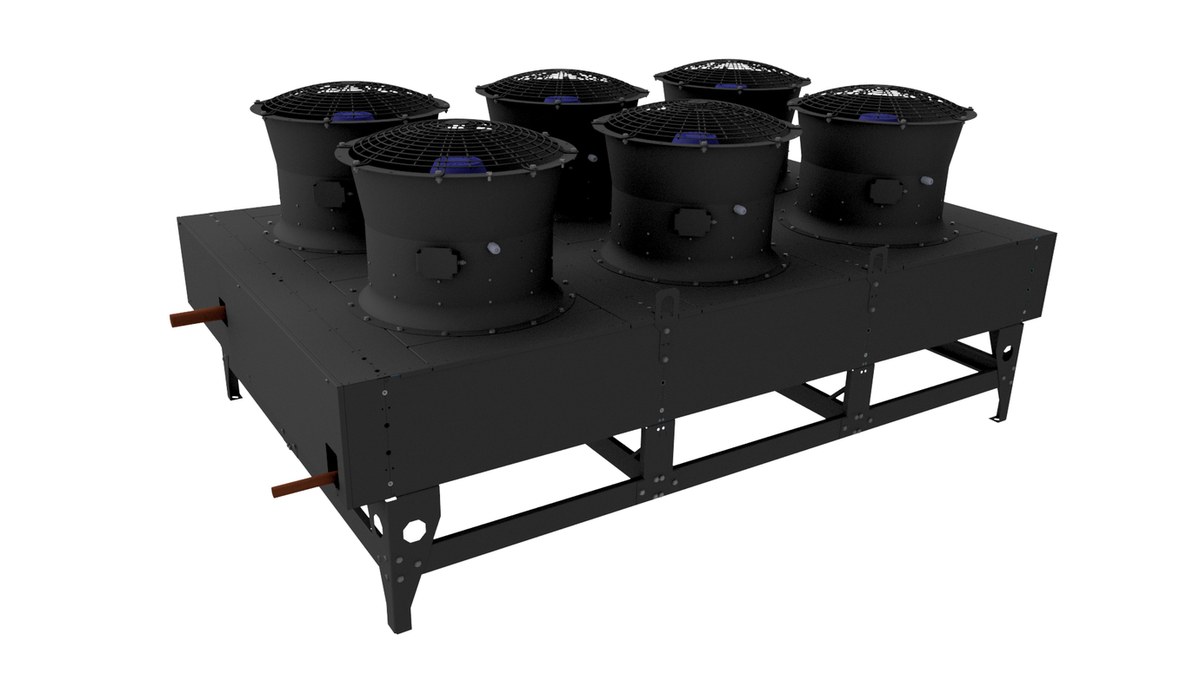

Конденсаторы МАВО.K.3

Конденсаторы МАВО.K.3 — промышленная серия воздушных конденсаторов с теплообменником из нержавеющей трубки. Предназначены для отвода тепла конденсации холодильного контура при наружной установке на объектах с тяжёлыми условиями работы.

Технические характеристики

Конструкция

Теплообменник выполнен из нержавеющей трубки, что определяет стойкость аппарата к агрессивной атмосфере. Между вентиляторами установлены перегородки, разделяющие секции и позволяющие вести ступенчатое регулирование производительности по мере изменения нагрузки.

Корпус изготавливают из оцинкованной или нержавеющей стали, длина корпуса — от 1076 до 6276 мм. Применяются вентиляторы Ø630 мм в один или два ряда. Из опций доступны нержавеющий корпус, автоматика (общая клеммная коробка, шкаф ШСАУ или аварийный выключатель на каждый вентилятор), утолщённые трубки, ламели с защитным покрытием, оребрение из меди, виброопоры.

Принцип работы

Горячий газообразный хладагент от компрессора проходит по трубкам теплообменника и отдаёт тепло воздуху, который прогоняют вентиляторы; на выходе хладагент переходит в жидкую фазу. Ступенчатое отключение секций позволяет удерживать давление конденсации при снижении наружной температуры.

Исполнения и обозначения

Как подобрать

• Мощность подбирают в диапазоне 27,1…605,7 кВт по нагрузке холодильного контура
• Расчётную температуру наружного воздуха и требуемый перепад конденсации задают на этапе подбора
• Выбирают один или два ряда вентиляторов Ø630 мм по располагаемой площадке
• Длину корпуса от 1076 до 6276 мм согласуют с местом установки
• Опции — нержавеющий корпус, покрытие ламелей, автоматика — принимают по условиям среды

Монтаж и обслуживание

• Аппарат устанавливают на открытой площадке или на кровле с обеспечением свободного притока воздуха
• Между агрегатом и опорной конструкцией при необходимости ставят виброопоры
• Фреоновые линии подключают по проекту, с уклонами и опорами по всей трассе
• Электрика вентиляторов подключается по выбранной схеме автоматики — клеммная коробка или шкаф ШСАУ
• Теплообменник периодически очищают от пыли и тополиного пуха, иначе растёт давление конденсации

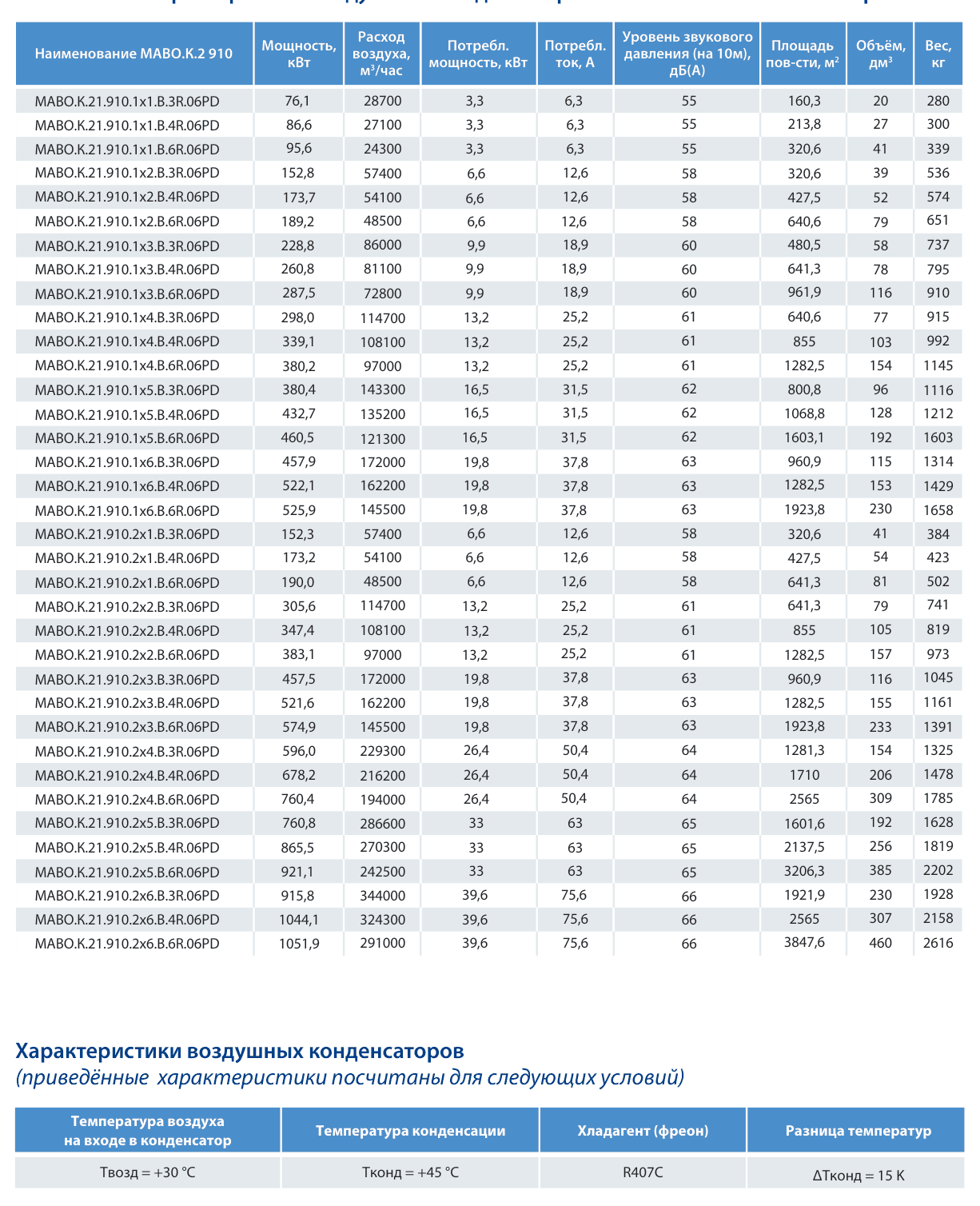

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
