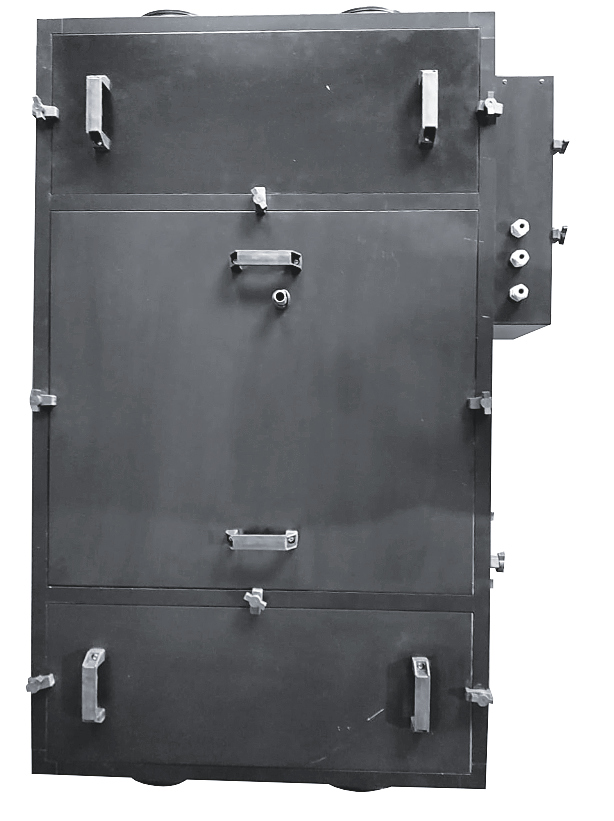

Установка моноблочная с рекуперацией SUPK-W-P

Подробное описание

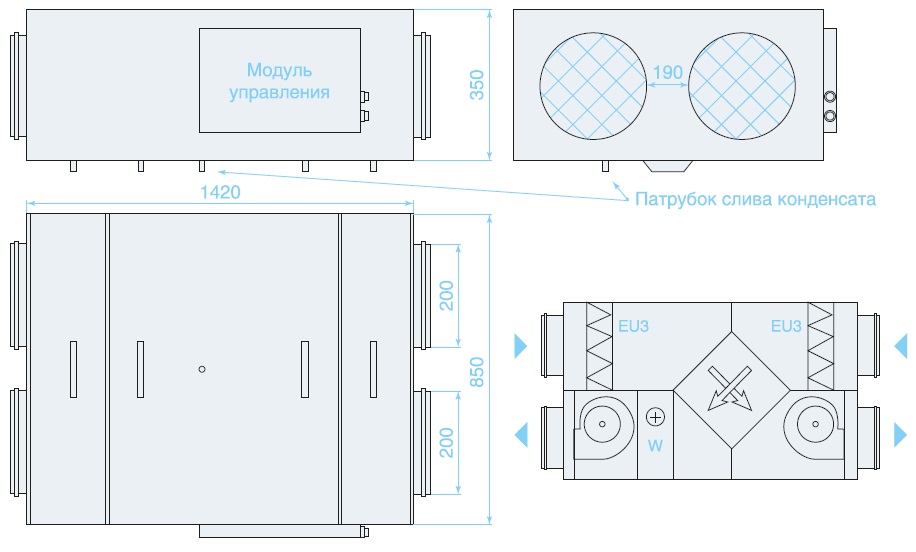

Назначение В компактном корпуcе каркасно-панельной конструкции (изоляция 25 мм) размещены: вентилятор (пластиковый корпус, стальное рабочее колесо), пластинчатый рекуператор, фильтр (плоский, класса очистки G4), водяной воздухонагреватель. В водяном нагревателе применяется медно-алюминиевый пластинчатый теплообменник 400х200, в качестве теплоносителя может применяться вода или незамерзающие смеси, максимальная температура теплоносителя -110°С, максимальное давление 1,5МПа. Для регулирования температуры приточного воздуха применяется узел терморегулирования. Производительность установки — до 850 м×/час. Конструкция установки Установка работоспособна в любой пространственной ориентации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу. Установка достаточно проста в монтаже: для крепления к строительным конструкциям в корпусе установки предусмотрены кронштейны. Для подсоединения к системе воздуховодов имеются один вход, один выход диаметром 200. Важно При монтаже и эксплуатации установки должны выполняться требования руководства пользователя, а также требования всех применимых электрических и технических норм и стандартов. Обязательно ознакомьтесь с предупреждениями в руководстве, поскольку они содержат сведения, касающиеся вашей безопасности. Несоблюдение правил может привести к травме или повреждению установки. Обязательно заземлите установку! При монтаже и ремонте установки обязательно отключите сеть электропитания. Запрещается эксплуатация установки за пределами диапазона температур, указанных в руководстве пользователя, а также в помещениях с агрессивной и взрывоопасной средой. При подключении установки к электросети не используйте поврежденное оборудование и проводники.

Основные технические характеристики

установки	Напряжение, В/Гц	Мощность вент., Вт	Мощность нагр., кВт	Ном. мощность, Вт	Вес, кг
SUPK-W-P-850	230/50	261	23	700	85
		355

Характеристики теплообменника

Расход воздуха, м×/час	Температура воды, °С	Температура воздуха, °С	Расход воды, м×/час	Гидравлическое сопр., кПа	Теплопроизво- дительность, кВт
400	90/70	-28/+32	430	9,3	9,66
400	70/50	-28/+20	340	6,7	7,73
800	90/70	-28/+20	690	21,4	15,5
800	70/50	-15/+19	460	11,1	10,4

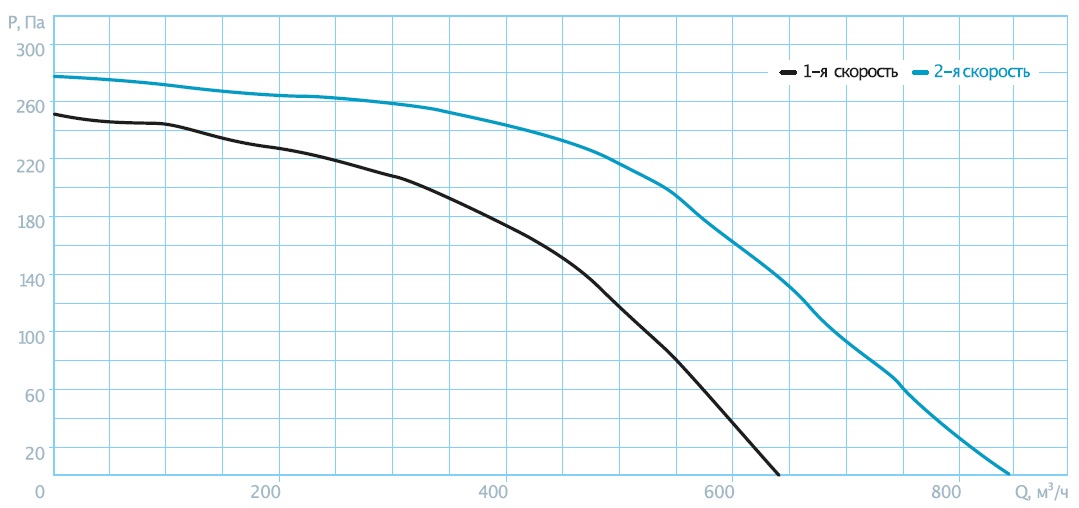

Технические характеристики
