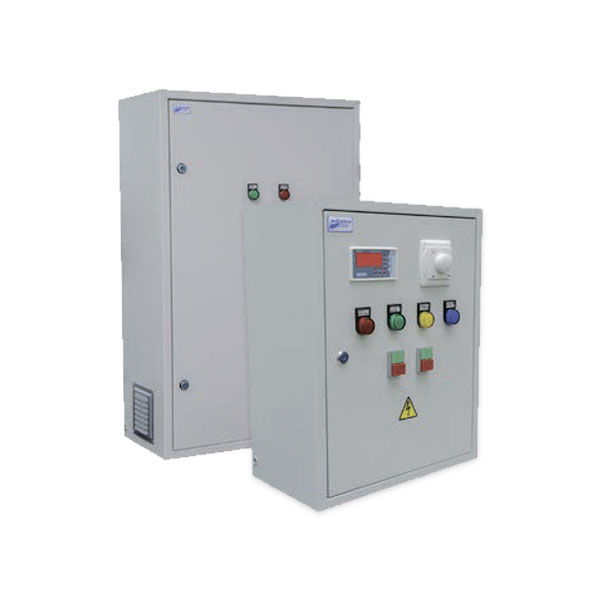

Щиты управления вентиляционные с электрическим калорифером типа ЩУВЭК

Технические характеристики и габаритные размеры щитов управления ЩУВЭК

Наименование корпуса (в металле)	В	Ш	Г
Габарит 1	395	310	220
Габарит 2	500	400	220
Габарит 3	650	500	220
Габарит 4	800	650	250
Габарит 5	1000	650	300
Габарит 6	1200	750	300
Габарит 7	1320	750	300

Щиты изготавливаются в металлических корпусах. Размер щита будет зависеть от количества подключаемых вентиляторов и нагревателей, от их мощности и напряжения, а также от выбранных дополнительных функций. Информацию о размере щита и степени IP можно уточнить при запросе. Возможная степень защиты IP31 - стандарт, IP54 - по запросу. Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150. Условия эксплуатации:  Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу. Рекомендуемые дополнительные функции:  /5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя вентилятора от перегрева и выхода его из строя; /6 – данная функция позволяет продлевать срок службы электрического калорифера, предотвращая его перегрев при отключении вентилятора; /7 – использование этой опции позволяет отслеживать состояние загрязненности фильтров и вовремя их заменять, предотвращая загрязненность системы и поломку вентиляторов в следствии перегрузки. В комплект поставки щита управления входит: канальный датчик температуры приточного воздуха, реле дифференциального давления для контроля работы приточного вентилятора. Порядок подбора щита управления: - Выбирается комплектация щита управления – I или II (I – стандартная комплектация, II – комплектация повышенного качества). - Указывается тип щита. - Выбираются дополнительные функции щита. - Напряжение и мощность ступеней калорифера. - Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого вентилятора (приточного, при наличии дополнительно приточного резервного, вытяжного, вытяжного резервного). Если вытяжной вентилятор включается отдельно от приточного, то необходимо поставить префикс «о», например, Во - означает, что вытяжной вентилятор включается отдельно от приточного, при отсутствие данного префикса все вентиляторы включаются совместно с приточным. Дополнительная функция /11 относится к резервному вентилятору и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 (кроме взрывозащищенных вентиляторов) у основного вентилятора. При комплектации щита управления датчиками они поставляются без соединительного кабеля.

Дополнительные функции щитов управления типа ЩУВЭК

Номер дополнительной функции	Описание
3	Автоматическое поддержание заданной температуры притока
10	Включение/выключение или изменение управляемых параметров по заданному времени (функция недельного таймера). Параметры уточнять при заказе.
12*	Управление клапаном рециркуляции в зимний период (смешением воздуха) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В
12.1*	Управление клапаном рециркуляции (смешением воздуха) в летний и зимний период (режим охлаждения) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В.
13.1.1	Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана
13.1.2	Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто)
13.1.3	Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана и функцией размораживание путем изменения скорости вентиляторов
13.1.4	Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В
13.2.1**	Управление роторным рекуператором без изменения скорости вращения (вкл/выкл).
13.2.2**	Управление роторным рекуператором с изменением скорости вращения через ПЧ (асинхронный двигатель)
13.2.3**	Управление роторным рекуператором с изменением скорости вращения посредством подачи сигнала 0-10 В, для систем со встроенными регуляторами скорости
13.3	Управление рекуперацией (рекуператор с промежуточным теплоносителем)
14.1***	Управление водяным охладителем
14.2.1	Управление фреоновым охладителем 1 ступень
14.2.2	Управление фреоновым охладителем 2 ступени
14.3	Управление фреоновым охладителем инверторного типа
15.1****	Включение системы по сигналу комнатного термостата.
15.2	Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении выше заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)
15.3	Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении ниже заданной температуры помещения- режим «нагрев» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)
16.1	Контроль концентрации СО2по комнатному датчику
16.2	Контроль концентрации СО2 по датчику в вытяжном канале
16.3	Включение системы по сигналу от датчика угарного газа CO
16.4	Включение системы от газоанализатора (комплектация щита с датчиком)
16.5	Включение системы от газоанализатора (комплектация щита без датчика)
17.1****	Включение системы по сигналу комнатного гигростата
17.2	Контроль влажности воздуха по комнатному аналоговому датчику. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)
17.3	Контроль влажности воздуха по канальному аналоговому датчику в вытяжном канале. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)
24	Каскадное управление температурой в помещении по комнатному датчику температуры (компенсация температуры приточного воздуха по температуре комнатного)
25	Управление температурой вытяжного воздуха (температурой в помещении) по датчику температуры в вытяжном канале (компенсация температуры приточного воздуха по температуре вытяжного)
26.1	Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave
26.5	Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave
27	Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период
27.1	Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период
30.1	Проводной пульт управления типа кнопочный пост.
30.5****	Выносной пульт с семисегментным ЖКИ (проводной)
33	Управление секцией бактерицидной обработки воздуха
34	Питание ламп подсветки секций
36	Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации

* Требуются на приточном и вытяжном канале клапаны c приводом на 24В постоянного тока с управлением 0-10В функция /4.2.2 ** При заказе необходимо указать напряжение, мощность и ток привода рекуператора. *** Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА. **** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий  планируемого места размещения устройства.

Дополнительные функции вентиляторов, подключаемых к щитам управления типа ЩУВЭК

Номер дополнительной функции	Описание
1.1	Регулировка оборотов вентилятора на 220 В в ручном режиме
1.2	Регулировка оборотов вентилятора на 220 В в автоматическом режиме (через контроллер)
1.4	Регулировка оборотов EC вентилятора на 220 В в автоматическом режиме (через контроллер)
1.5	Регулировка оборотов однофазного вентилятора на 220В в ручном режиме с панели преобразователя частоты
1.6	Регулировка оборотов однофазного вентилятора на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер)
2.1*	Регулировка оборотов вентилятора на 380 В в ручном режиме (с панели преобразователя частоты)
2.2*	Регулировка оборотов вентилятора на 380 В в автоматическом режиме (через контроллер)
2.3	Регулировка оборотов EC вентилятора на 380 В в автоматическом режиме (через контроллер)
2.4*	Регулировка оборотов вентилятора на 380 В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2кВт  и переключаемых в схему работы от напряжения 3 фазы 220В)
2.5*	Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)
4.1	Управление приводом воздушной заслонки на 220 В с возвратной пружиной
4.2.1	Управление приводом воздушной заслонки  на 24 В постоянного тока с возвратной пружиной
4.2.2	Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока)
4.3	Управление приводом воздушной заслонки на 220В без возвратной пружины (управление открыто/закрыто)
4.4	Управление приводом воздушной заслонки на 24В постоянного тока без возвратной пружины (управление открыто/закрыто)
5.1**	Тепловое реле защиты двигателя на 380 В
5.2**	Биметаллическое реле защиты двигателя на 220/380 В
5.3**	Позисторное реле защиты двигателя на 220/380 В
6***	Продувка нагревателя после выключения
7****	Индикация загрязнения воздушного фильтра
8	Управление подогревом ламелей воздушного клапана
8.1	Управление периметральным подогревом воздушного клапана
8.2	Управление подогревом ламелей и периметральным обогревом воздушного клапана
8.3	Управление подогревом привода воздушного клапана
11*****	АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного)
11.1*****	АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного вентилятора через интервал времени)
22	Контроль работы вентилятора по реле давления
23******	Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых вентиляторов)
23.1	Запуск двигателя вентилятора посредством устройства плавного пуска, рекомендуется для двигателей мощностью от 11кВт (только для общепромышленных двигателей, не дымоудаления)

* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля) ** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой. *** Дополнительная функция /6 указывается только у приточного вентилятора. **** Дополнительная функция /7 «индикация загрязнения воздушного фильтра» указывается только у основного приточного или вытяжного вентилятора и, в зависимости от этого, контролирует состояние фильтра в приточном или вытяжном воздуховоде. ***** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22 (кроме взрывозащищенных вентиляторов). ****** Функция /23 запуск вентилятора по схеме «звезда-треугольник» невозможна для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.

Примеры принципиальных схем управления системой вентиляции  на базе щита типа ЩУВЭК с возможными дополнительными функциями

Принципиальная схема управления приточной установкой на базе щита типа ЩУВЭК  с пластинчатым рекуператором 1,12 - Электропривод воздушной заслонки (24 В или 220 В); 2, 7 - Дифференциальное реле давления (контроль работы вентиляторов); 3 - Электропривод байпасного клапана (напряжением 220 В с возвратной пружиной); 4 - Дифференциальное реле давления (контроль обмерзания рекуператора); 5 - Цепь термостатов защиты от перегрева корпуса и ТЭНов; 6 – Электропривод клапана хладоносителя; 8 - Канальный датчик температуры приточного воздуха; 9, 10 - Дифференциальное реле давления (контроль засорения фильтра); 11 - Канальный датчик температуры наружного воздуха. Маркировка для вышеуказанной принципиальной схемы: Щит упр. IIк ЩУВЭК/3/13.1.2/14.1-К 30(380/3ф)18+12-П 2,2(380/5,1А)/4.1/5.1/6/7/22-В 2,2(380/5,1А)/4.1/5.1/7/22 где: Щит упр. IIк ЩУВЭК – щит управления c комплектующими повышенного качества (IIк) приточной установкой с электрическим калорифером; /3/13.1.2/14.1 – номера дополнительных функций щита управления: - /3 – автоматическое поддержание заданной температуры; - /13.1.2 – управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто); - /14.1 – управление водяным охладителем; К – калорифер; 30(380/3ф) – мощность и напряжение электрокалорифера, кВт(В); 18+12 – мощность каждой ступени электрокалорифера; П – приточный вентилятор; 2,2(380/5,1А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А); /4.1/5.1/6/7/22 – номера дополнительных функций приточного вентилятора: - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной; - /5.1 – тепловое реле защиты двигателя на 380 В; - /6 – продувка нагревателя после выключения; - /7 – индикация загрязнения воздушного фильтра; - /22 – контроль работы вентилятора по реле давления; В – вытяжной вентилятор; 2,2(380/5,1А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А); /4.1/5.1/7/22 – номера дополнительных функций вытяжного вентилятора. Принципиальная схема управления приточной установкой на базе щита типа ЩУВЭК с роторным рекуператором 1,10 - Электропривод воздушной заслонки (24 В или 220 В); 2 - Датчик температуры наружного воздуха; 3, 7 - Дифференциальное реле давления (контроль засорения фильтра); 4, 8 - Дифференциальное реле давления (контроль работы вентилятора); 5 - Цепь термостатов защиты от перегрева корпуса и ТЭНов; 6 - Датчик температуры вытяжного воздуха; 9 - Канальный датчик температуры удаляемого воздуха; 11 - Канальный датчик температуры приточного воздуха; 12 – Электропривод клапана хладоносителя. Маркировка для вышеуказанной принципиальной схемы:  Щит упр. Iк ЩУВЭК/3/13.2.2(0,09кВт/380/0,03А)/14.1/25-К 12(380/3ф)-П 1,7(380/3,7А)/4.1/5.2/6/7/22-В 1,7(380/3,7А)/4.1/5.2/7/22 где: Щит упр. Iк ЩУВЭК – щит управления со стандартными комплектующими (Iк) приточной установкой с электрическим калорифером; /3/13.2.2/14.1/25 – номера дополнительных функций щита управления: - /3 – автоматическое поддержание заданной температуры; - /13.2.2(0,09кВт/380/0,03А)– управление рекуперацией (роторный рекуператор), мощность, напряжение, ток асинхронного двигателя рекуператора; - /14.1 – управление водяным охладителем; - /25 – управление температурой вытяжного воздуха (температурой в помещении) по датчику температуры в вытяжном канале (компенсация температуры приточного воздуха по температуре вытяжного); К – калорифер; 12(380/3ф) – мощность и напряжение электрокалорифера, кВт(В); П – приточный вентилятор; 1,7(380/3,7А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А); /4.1/5.2/6/7/22 – номера дополнительных функций приточного вентилятора: - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной; - /5.2 – биметаллическое реле защиты двигателя на 220/380 В; - /6 – продувка нагревателя после выключения; - /7 – индикация загрязнения воздушного фильтра; - /22 – контроль работы вентилятора по реле давления; В – вытяжной вентилятор; 1,7(380/3,7А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А); - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной; - /5.2 – биметаллическое реле защиты двигателя на 220/380 В; - /7 – индикация загрязнения воздушного фильтра; - /22 – контроль работы вентилятора по реле давления.
