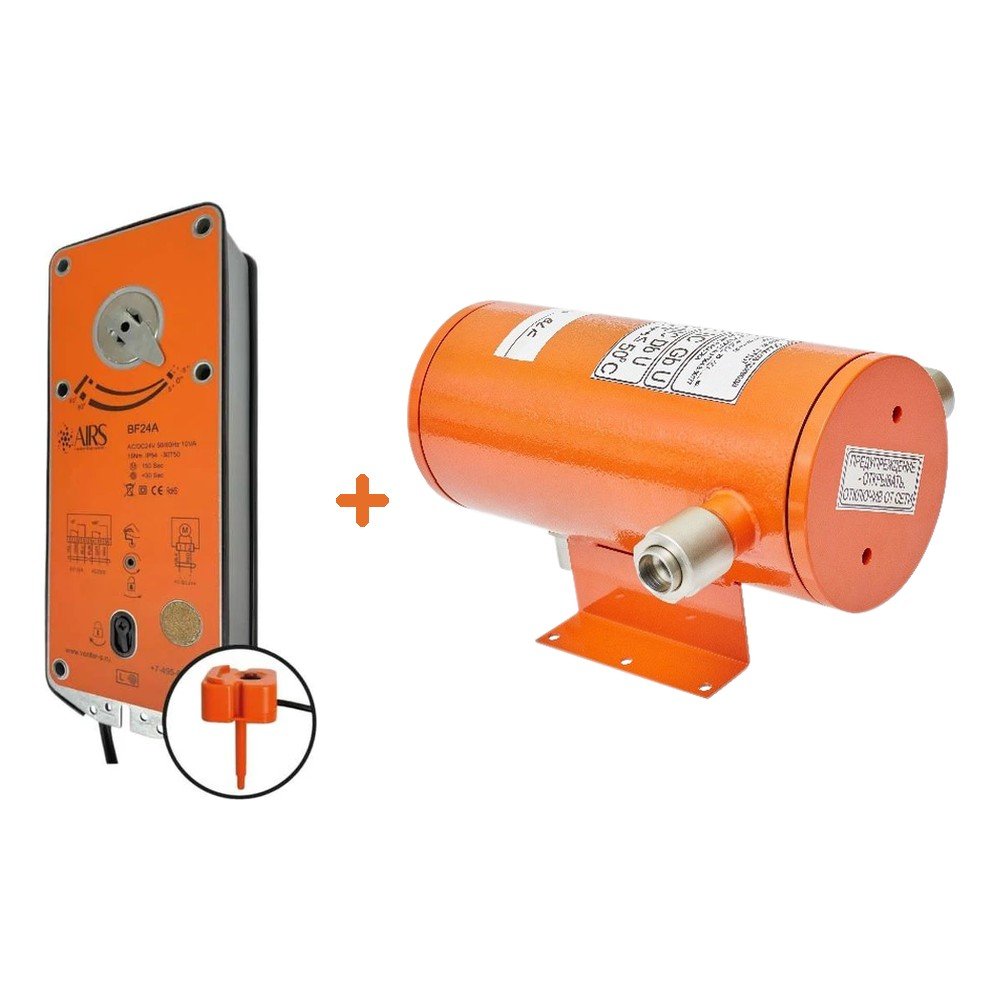

Взрывозащищённый электропривод AIRS BF24A-T + СТЛ 07
⚙️ Подбор и заказ
Описание
Взрывозащищённый электропривод AIRS BF24A-T + СТЛ 07 — привод во взрывозащищённой оболочке СТЛ 07 для работы во взрывоопасных зонах: момент 15 Н·м, AC/DC 24В, дискретное управление.
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 2,5 Вт |
| расчетная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м |
| концевого переключателя | 1 м |
| Вспомогательные переключатели | 3(1.5) А, АС 250 В |
| Крутящий момент двигателя | Min 15 Нм при ном. напряжении |
| пружины | Min 15 Нм |
| Точки переключения | 5°…85° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота двигателя | 150 сек. |
| пружины | ≤ 30 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | III низкое напряжение |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
Принцип действия
Привод устанавливается на вал противопожарного клапана. При подаче питания заслонка удерживается в рабочем положении, при снятии напряжения или срабатывании термоэлемента возвратная пружина переводит её в безопасное положение. Положение заслонки контролируется встроенными концевыми выключателями.
Монтаж
Привод монтируется непосредственно на вал клапана и фиксируется штатным зажимом; от проворота удерживается монтажным кронштейном. Допускается любое положение установки, кроме монтажа приводом вниз. Перед подключением убедитесь, что момент привода соответствует площади и типу заслонки, а напряжение питания — проектному.
Габаритный чертёж
Схема электрических подключений
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
