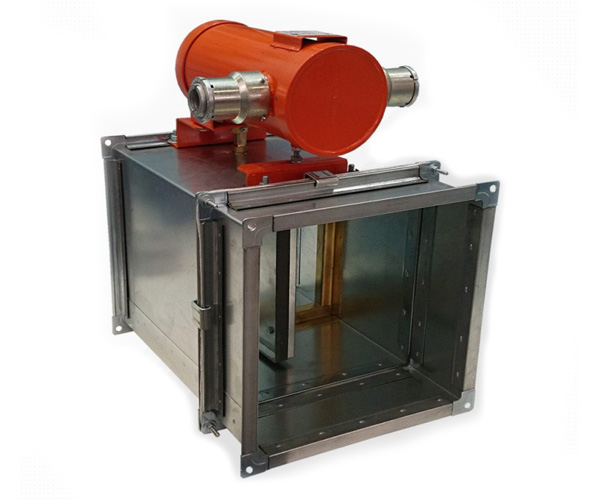

Клапан противопожарный взрывозащищённый КПВ.01(02;03)-В

Назначение и конструкция

Клапаны КПВ.01(02,03).В по функциональному назначению изготавливаются в двух исполнениях:

Клапаны НО (огнезадерживающие) предназначены для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре. Клапаны НЗ используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями.

Предел огнестойкости клапанов: КПВ.01.В – EI 60 КПВ.02.В – EI 90 КПВ.03.В – EI 120

Клапаны КПВ.01(02;03). В могут устанавливаться в помещениях категорий А и Б по взрывопожароопасности, во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г согласно классификации ПУЭ, где по условиям эксплуатации возможно: а) образование взрывчатых смесей газов и паров с воздухом, относящихся к категориям IIА, IIВ и IIС согласно ГОСТ 30852.11-2002 или ГОСТ Р МЭК 60079-20-1-2011 при максимальной температуре поверхности согласно температурным классам Т1,Т2, Т3, Т4,Т5, Т6 согласно ГОСТ 30852.5-2002 или ГОСТ Р МЭК 60079-20-1-2011; б) образование слоёв горючей пыли и взрывчатых пылевоздушных смесей, относящихся к категориям IIIA, IIIB и IIIC согласно ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 61241-3-2011. Ех-маркировка взрывозащиты для взрывоопасных газовых сред:

• Привода I Ех d IIС Т6 Gb по ГОСТ Р МЭК 60079-0-2011
• Клапана II Gb по ГОСТ 31441.1-2011(EN 13463-1:2001)

Ех-маркировка защиты от воспламенения горючей пыли:

• Привода Ех tb IIIC T85oC по ГОСТ IEC 61241-0-2011
• Клапана III Db по ГОСТ 31441.1-2011(EN 13463-1:2001)

Степень защиты привода от внешних воздействий по ГОСТ 14254-96: IP 66.

Клапан взрывобезопасный может устанавливаться во взрывоопасных зонах 1 и 2 согласно классификации ГОСТ 31610.10-2012, а также в зонах класса 21 и 22 согласно ГОСТ IEC 61241-3-2011 в соответствии с маркировкой взрывозащиты. При этом окружающая среда может содержать взрывоопасные проводящие летучие частицы и пыль в соответствии с маркировкой взрывозащиты.

Необходимость и возможность установки взрывобезопасного клапана в конкретной потенциально взрывоопасной зоне может определяться согласно гл.7.3. ПУЭ, а также по ГОСТ 31610.10-2012 и ГОСТ IEC 61241-1-2-2011. Конструкция взрывонепроницаемой оболочки выполнена с учетом требований ГОСТР МЭК 60079-1-2011.

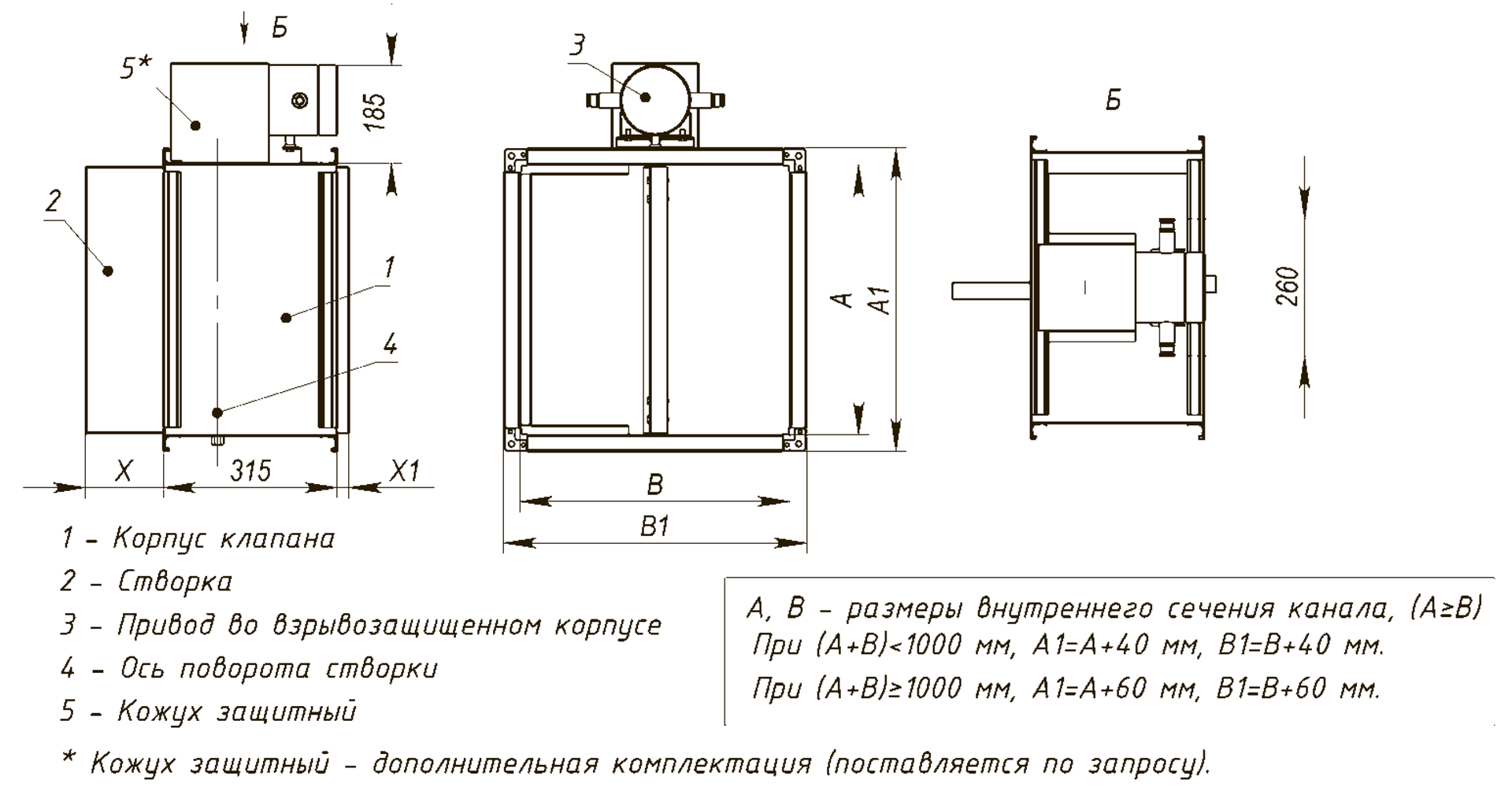

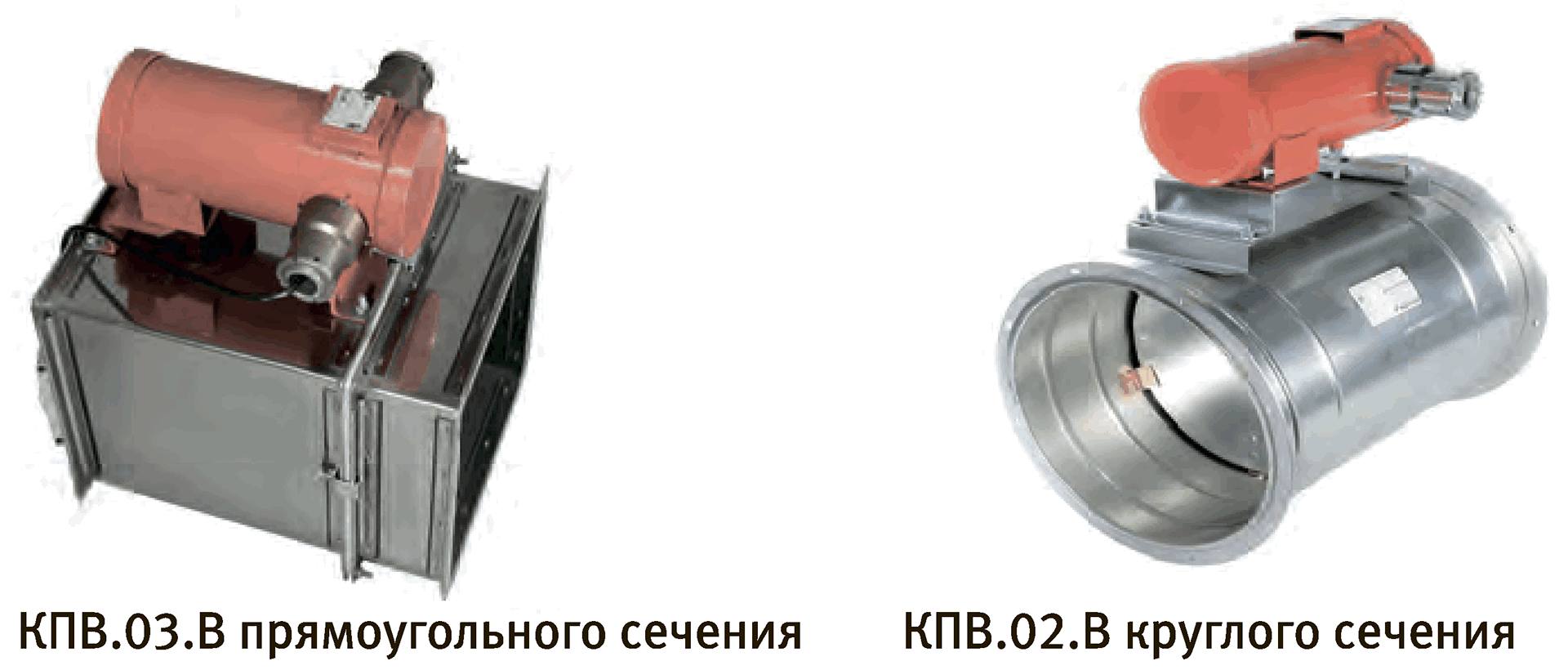

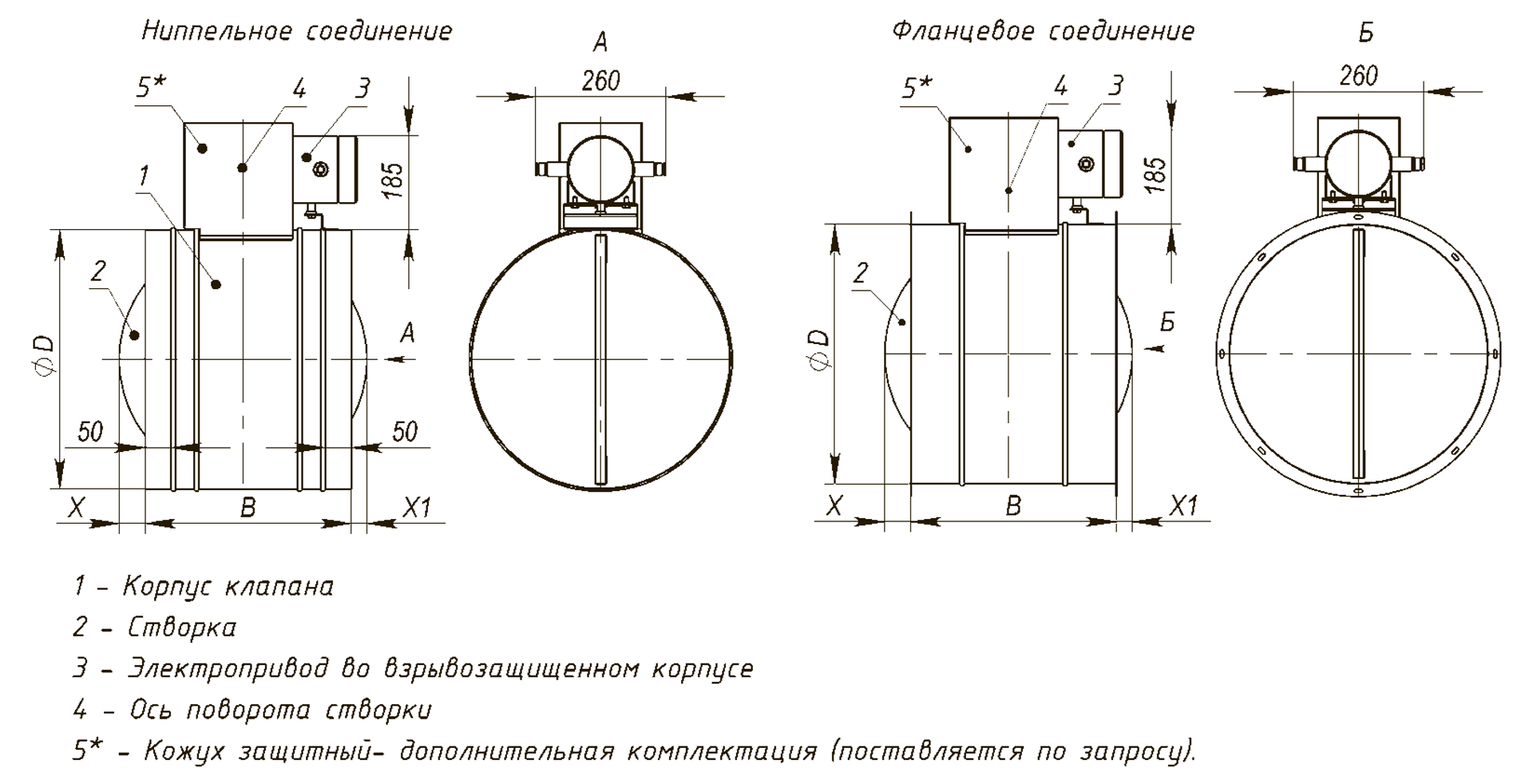

Клапаны противопожарные взрывозащищенные КПВ.01(02;03).В выпускаются прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или ниппельным соединением.

Клапаны КПВ.01(02;03).В состоят из корпуса (оцинкованная сталь), огнестойкой створки поворотного типа и электропривода, помещенного в стальную сертифицированную взрывозащищенную оболочку с Ex – маркировкой 1ExdIICT6. Для обеспечения искрозащиты, детали клапана, которые в процессе работы могут соприкасаться между собой, выполнены из разнородных металлов.

Клапаны КПВ.01(02;03).В работоспособны в любой пространственной ориентации.

Вид климатического исполнения – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от – 30°С до + 40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.

Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Клапаны не следует устанавливать в системах местных отсосов агрессивных веществ.

Схемы, типоразмерный ряд и характеристики

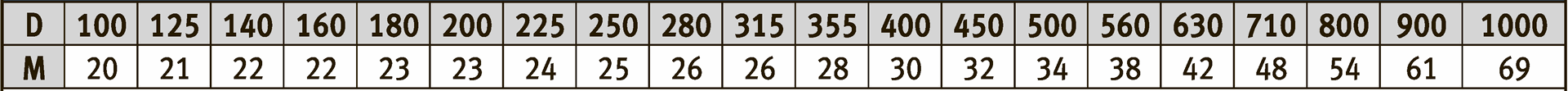

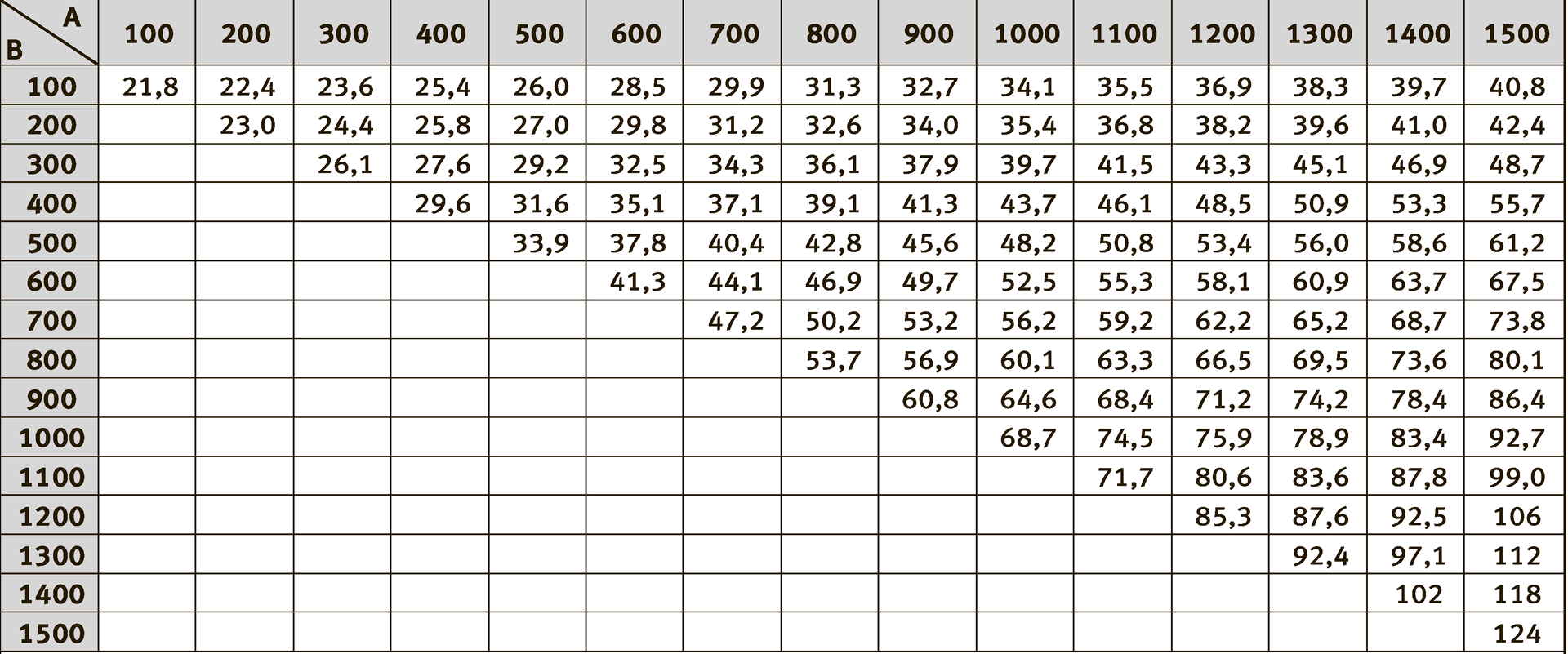

Типоразмерный ряд, проходное сечение, значения вылета створки, коэффициенты местного сопротивления аналогичны параметрам, указанным для клапанов КПВ.01(02;03) канального типа в стандартном исполнении.

Примеры заказов: КПВ.01.В (EI60)-НЗ-400х300-MBE-230-ЗК – КПВ.01.В с пределом огнестойкости 60 мин., прямоугольного сечения 400х300 мм, оснащенный реверсивным приводом на 220B и защитным кожухом. КПВ.02.В (EI60)-НО-500-ФЛ-MBF-24-КО – КПВ.02.В с пределом огнестойкости 90 мин., круглого сечения 500 мм, на фланцах, оснащенный электроприводом с возвратной пружиной на 24B и кнопкой опробования.

Где применяется

• Помещения категорий А и Б по взрывопожароопасности
• Взрывоопасные зоны нефтегазовых, химических, лакокрасочных производств
• Аккумуляторные, склады ЛВЖ и ГЖ
• Вентиляционные системы, обслуживающие взрывоопасные помещения

Что указать при заказе

• Тип клапана и предел огнестойкости: КПВ.01 — EI 60, КПВ.02 — EI 90, КПВ.03 — EI 120
• Функциональное исполнение: НО (огнезадерживающий) или НЗ (в том числе дымовой)
• Сечение А×В в мм (для круглых — диаметр); стандартный шаг размеров — 50 мм
• Тип привода: электромагнитный, электромеханический с возвратной пружиной или реверсивный; напряжение 220 В или 24 В
• Маркировка взрывозащиты и категория взрывоопасной смеси
• Защитный кожух привода
