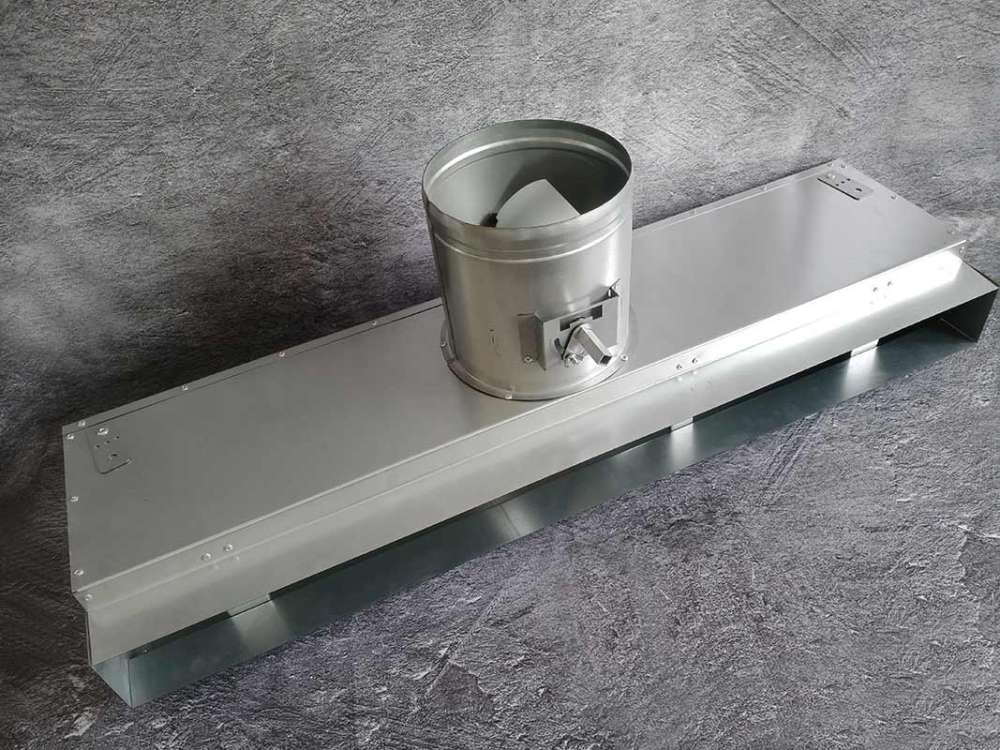

Камера статического давления к щелевым решеткам КСД/КСР

Камера статического давления (КСД/КСР) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения щелевых диффузоров к воздуховоду.

Особенности и комплектация

• Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика.
• По умолчанию все изделия поставляются в неокрашенном виде.
• Равномерное истечение воздушного потока по сечению воздухораспределителей; снижение шума, приходящего по сети к воздухораспределителю; удобство монтажа воздухораспределителей на круглых воздуховодах.
• Возможность установки в условиях ограниченного монтажного пространства; соответствие требованиям дизайнеров, возможно изготовление сложных форм, в том числе и радиусных.

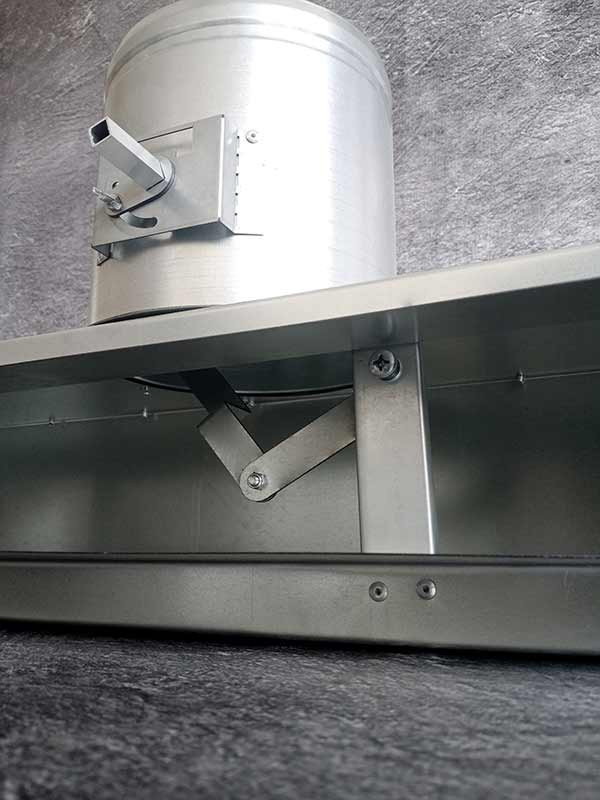

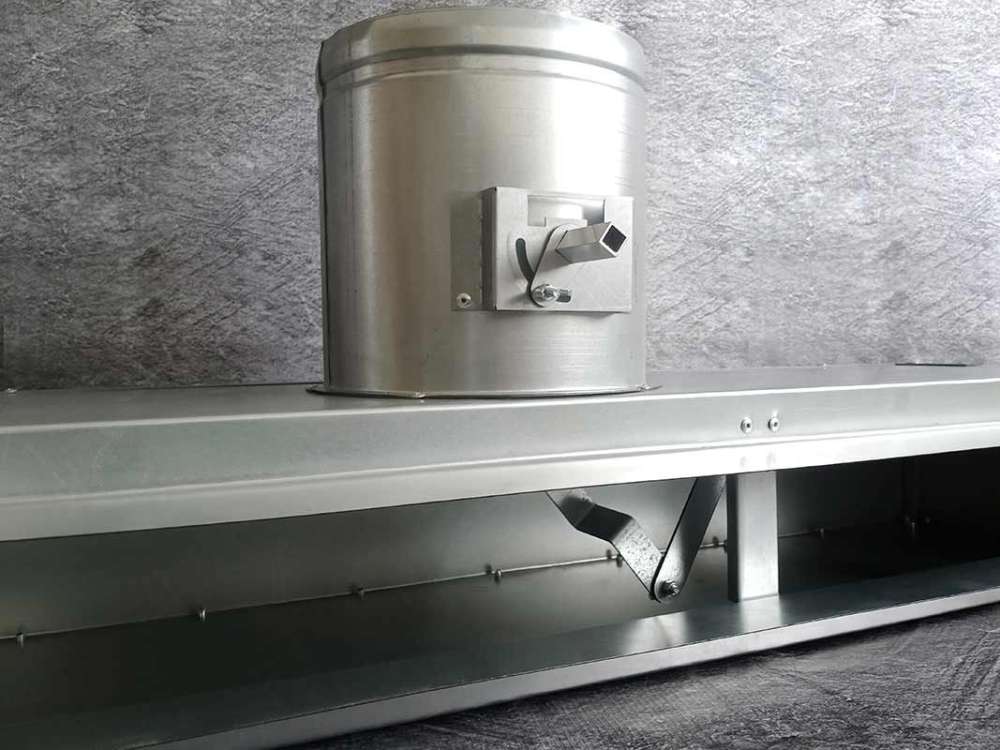

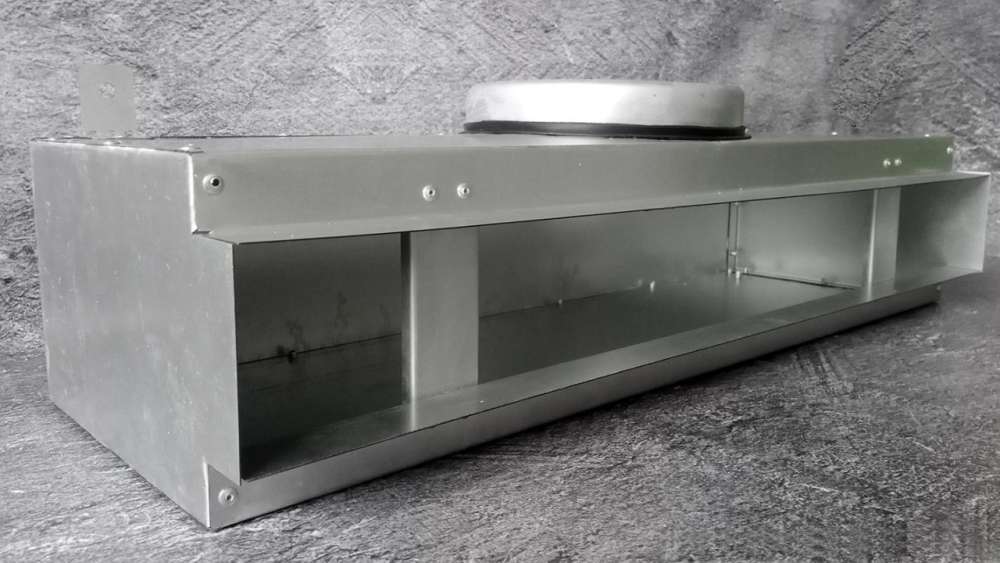

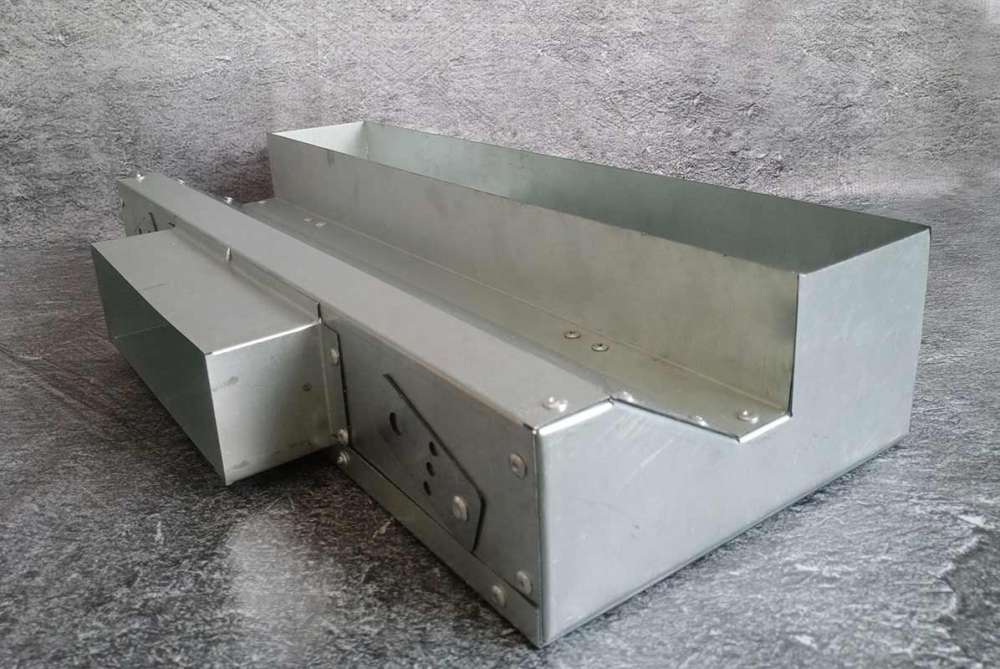

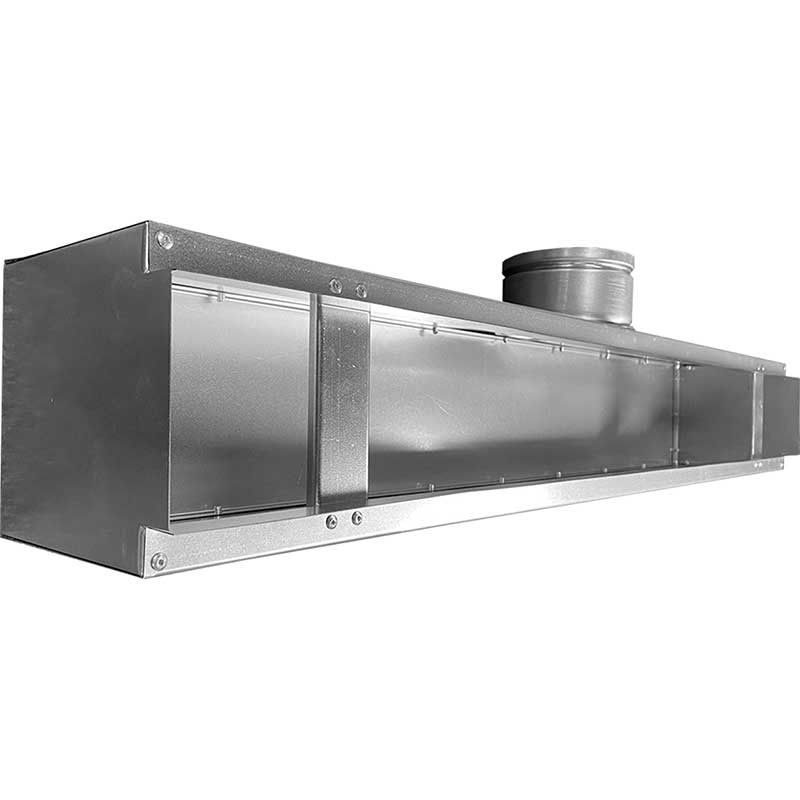

• КСД состоит из стального корпуса с патрубком для подсоединения к воздуховоду.
• Щелевые решетки с камерами статического давления изготавливаются от размера 150 мм до 3000 мм с шагом 1 мм.

Где применяется

Промежуточный элемент за решёткой: выравнивание потока и присоединение к воздуховоду.

• Присоединение решётки к воздуховоду
• Выравнивание потока перед решёткой
• Приточные и вытяжные системы

Материалы и покрытие

Корпус — оцинкованная сталь. Прочное и экономичное решение для технических помещений и промышленных объектов. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Монтаж

• Устанавливается за решёткой, соединяется с воздуховодом через патрубок

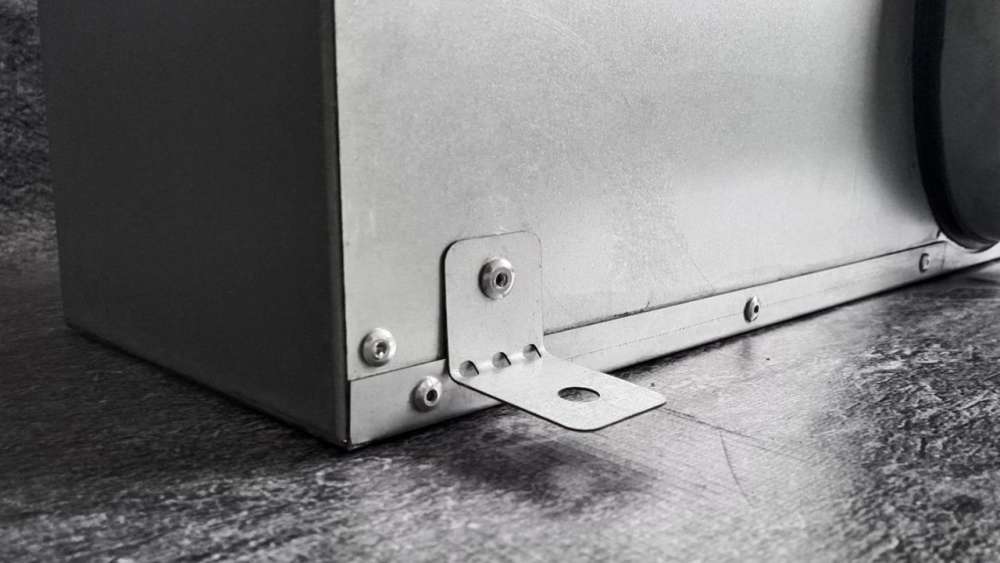

• Крепление к решётке — саморезами или зажимами
• Уплотнение стыков обязательно

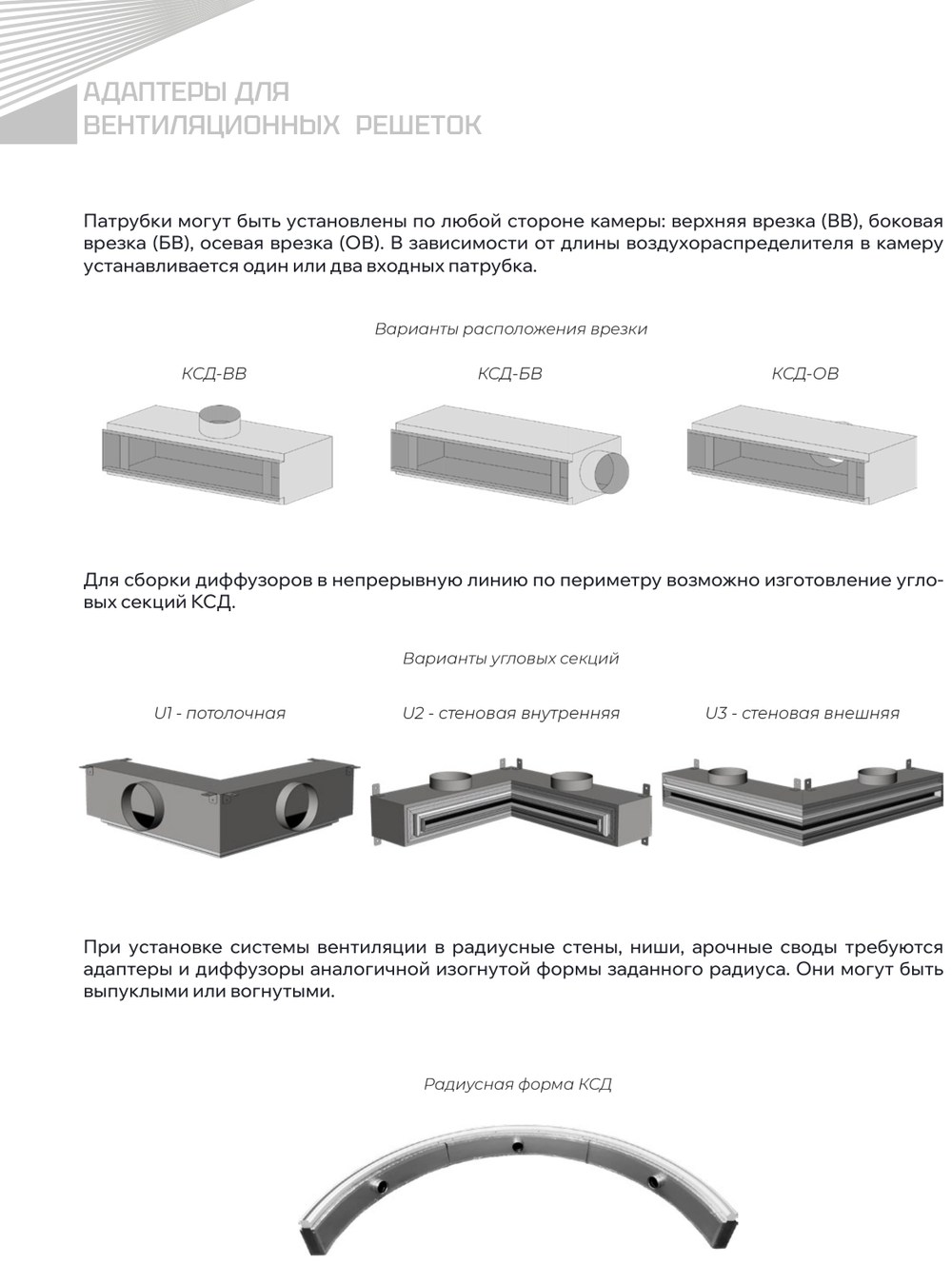

Размеры и варианты исполнения

Размеры А×В указаны относительно строительного (посадочного) проёма.
