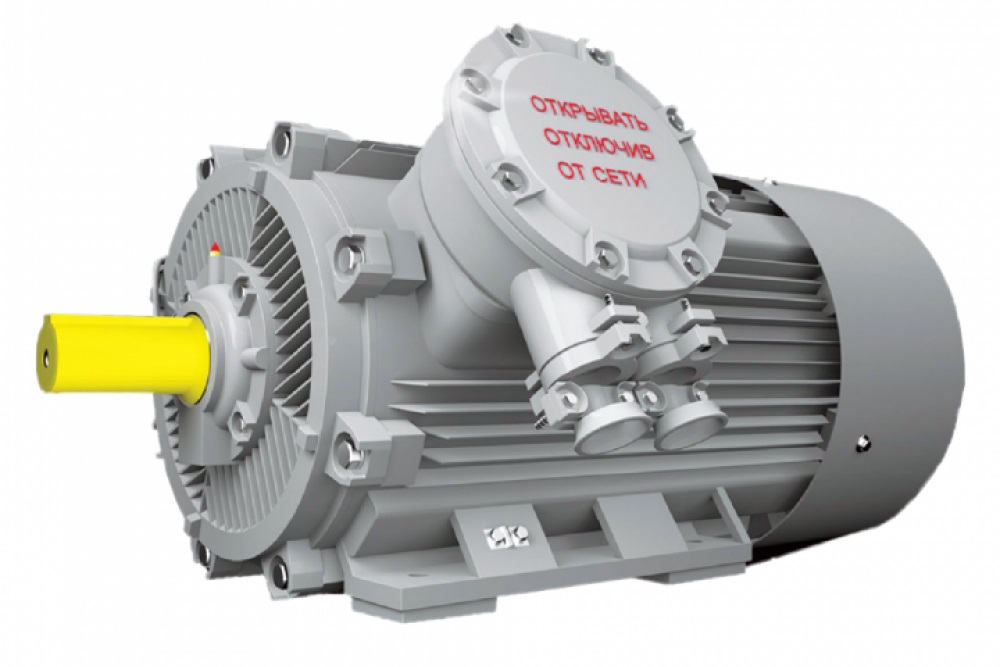

Двигатели с повышенными пусковыми характеристиками серии АИМУР 250

Общие сведения

Электродвигатели серии АИМУР 250 - это двигатели с повышенными пусковыми характеристиками, предназначены многодвигательного привода скребковых и ленточных конвейеров, перегружателей и проходческих комбайнов в угольных шахтах, опасных по газу и угольной пыли. Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013). Двигатели изготавливают в соответствии с требованиями:

• ГОСТ IEC 60034-1-2014,
• ГОСТ 31610.0-2014 (IEC 60079-0:2011),
• ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
• ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
• ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69. Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014. По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4. Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха: - в исполнении У — от плюс 40°С до минус 45°С; - в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С; - в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С). Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.

Технические двигателей с повышенными пусковыми характеристиками АИМУР 250

Тип двигателя	АИМУР 250 MK4
Мощность, кВт	55
Синхронная частота вращения, (мин-1)	1500
КПД, %	93,0
Коэффициент мощности	0,87
Для напряжения 380, (380/660 В) Ток, А	100,3/57,9
Для напряжения 1140, (660/1140 В) Ток, А	57,9/33,5
Скольжение, ном., %	1,33
Кратность начального пускового тока	7,2
Кратность начального пускового момента	3,0
Кратность максимального момента	3,0
Момент инерции, кгс*м2	0,88

Тип двигателя	АИМУР 250 LK4
Мощность, кВт	75
Синхронная частота вращения, (мин-1)	1500
КПД, %	93,8
Коэффициент мощности	0,87
Для напряжения 380, (380/660 В) Ток, А	139,6/80,6
Для напряжения 1140, (660/1140 В) Ток, А	80,6/46,5
Скольжение, ном., %	1,66
Кратность начального пускового тока	7,2
Кратность начального пускового момента	3,0
Кратность максимального момента	3,0
Момент инерции, кгс*м2	0,96

Тип двигателя	АИМУР 250 LA4
Мощность, кВт	90
Синхронная частота вращения, (мин-1)	1500
КПД, %	93,0
Коэффициент мощности	0,87
Для напряжения 380, (380/660 В) Ток, А	165,6/95,6
Для напряжения 1140, (660/1140 В) Ток, А	95,6/55,3
Скольжение, ном., %	1,33
Кратность начального пускового тока	7,2
Кратность начального пускового момента	3,0
Кратность максимального момента	3,0
Момент инерции, кгс*м2	1,54

Тип двигателя	АИМУР 250 LB4
Мощность, кВт	110
Синхронная частота вращения, (мин-1)	1500
КПД, %	94,5
Коэффициент мощности	0,88
Для напряжения 380, (380/660 В) Ток, А	201,6/116,4
Для напряжения 1140, (660/1140 В) Ток, А	116,4/67,3
Скольжение, ном., %	1
Кратность начального пускового тока	6,9
Кратность начального пускового момента	3,0
Кратность максимального момента	3,0
Момент инерции, кгс*м2	2,67

Тип двигателя	АИМУР 250 LC4
Мощность, кВт	132
Синхронная частота вращения, (мин-1)	1500
КПД, %	95,8
Коэффициент мощности	0,88
Для напряжения 380, (380/660 В) Ток, А	240,4/138,8
Для напряжения 1140, (660/1140 В) Ток, А	138,8/80,2
Скольжение, ном., %	1,33
Кратность начального пускового тока	7,5
Кратность начального пускового момента	3,0
Кратность максимального момента	3,0
Момент инерции, кгс*м2	3,34

Тип двигателя	АИМУР 250 LB6
Мощность, кВт	75
Синхронная частота вращения, (мин-1)	1000
КПД, %	93,5
Коэффициент мощности	0,86
Для напряжения 380, (380/660 В) Ток, А	142,2/82,1
Для напряжения 1140, (660/1140 В) Ток, А	82,1/47,5
Скольжение, ном., %	2,0
Кратность начального пускового тока	7,0
Кратность начального пускового момента	3,0
Кратность максимального момента	3,0
Момент инерции, кгс*м2	2,86

Тип двигателя	АИМУР 250 LC6
Мощность, кВт	90
Синхронная частота вращения, (мин-1)	1000
КПД, %	94,5
Коэффициент мощности	0,85
Для напряжения 380, (380/660 В) Ток, А	170,2/98,3
Для напряжения 1140, (660/1140 В) Ток, А	98,3/56,8
Скольжение, ном., %	1,5
Кратность начального пускового тока	6,2
Кратность начального пускового момента	3,0
Кратность максимального момента	3,0
Момент инерции, кгс*м2	4,08
